让我们从基本的草图实体开始：直线和矩形。
创建直线
-

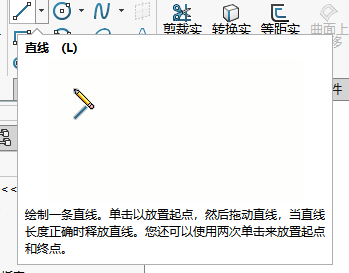

单击草图工具栏中的"直线"工具
-
单击以定义起点
-

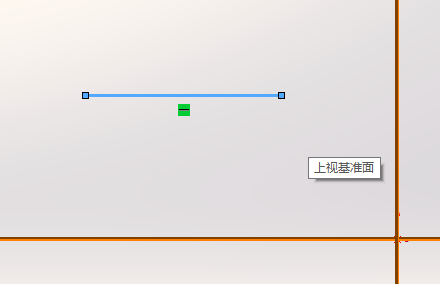

移动光标并单击以定义终点
-
继续单击以创建连续的直线
-
双击或按 Esc 键完成
创建矩形

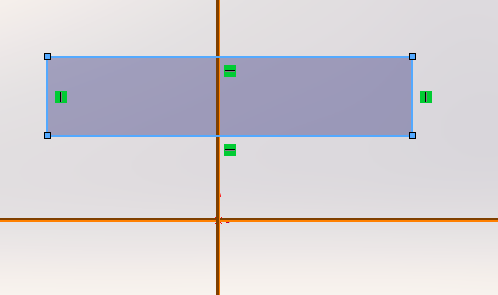

SolidWorks 提供了几种矩形工具：
- 角点矩形：通过两个对角点定义
- 中心矩形：通过中心点和角点定义
- 3 点角点矩形：通过三个角点定义
- 3 点中心矩形：通过中心和两边上的两点定义
添加尺寸

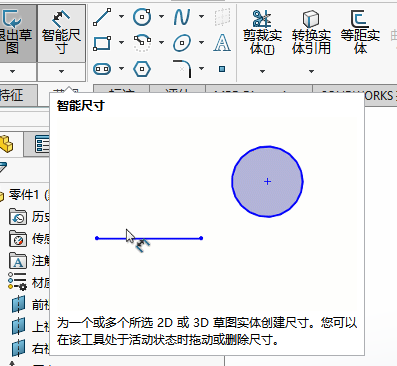

- 选择"智能尺寸"工具
- 单击要标注尺寸的线条或矩形边
- 通过移动光标放置尺寸
- 输入所需值或接受当前测量值

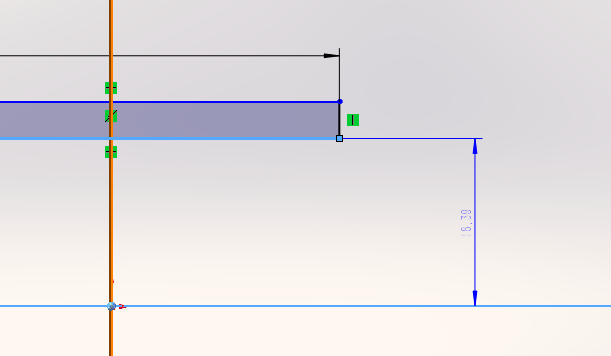

要确定一个图形在基准面中的位置，可以与辅助线交点作距离限制。

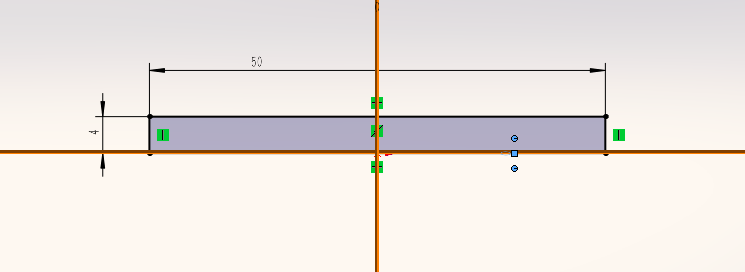

这样，草图图形就显示为黑色，代表所有自由度都被完全消除，处于完全定义状态。此时草图完全严谨。
添加关系
关系是自动的几何约束，例如：
- 水平/垂直：强制线条完全水平或垂直
- 垂直/平行：建立角度关系
- 重合：使点或实体接触
- 相等：使实体大小相同
添加关系的方法：
- 选择要关联的实体
- 查看属性管理器中的建议
- 或从"添加关系"工具中手动选择关系

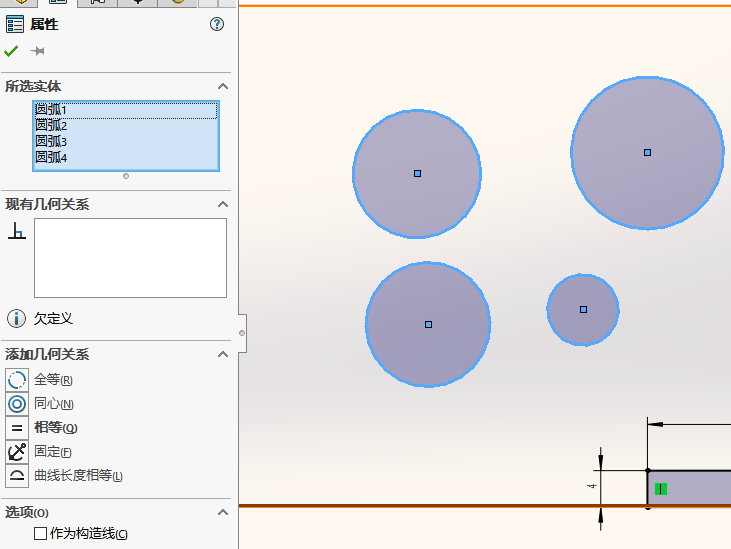

接下来，我们为这4个圆形添加“相等”关系：

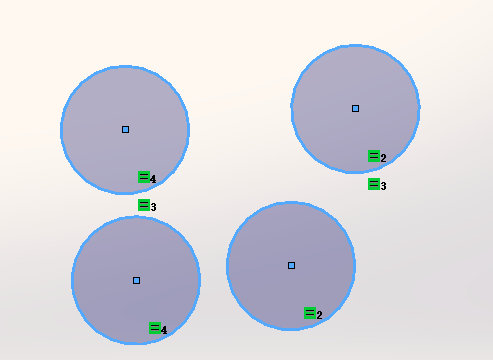

这样，4个圆形的半径将保持一致。这么做的好处在于，如果需要修改半径，只需修改一个，其他4个都会自动改变。
