分配材料和检查物理属性对于设计验证至关重要。
分配材料

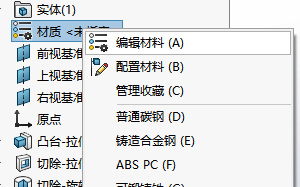

- 右键单击特征管理器设计树中的"材料"
- 选择"编辑材料"
- 从材料库中选择：
- 金属（钢、铝等）
- 塑料（ABS、聚碳酸酯等）
- 自定义材料

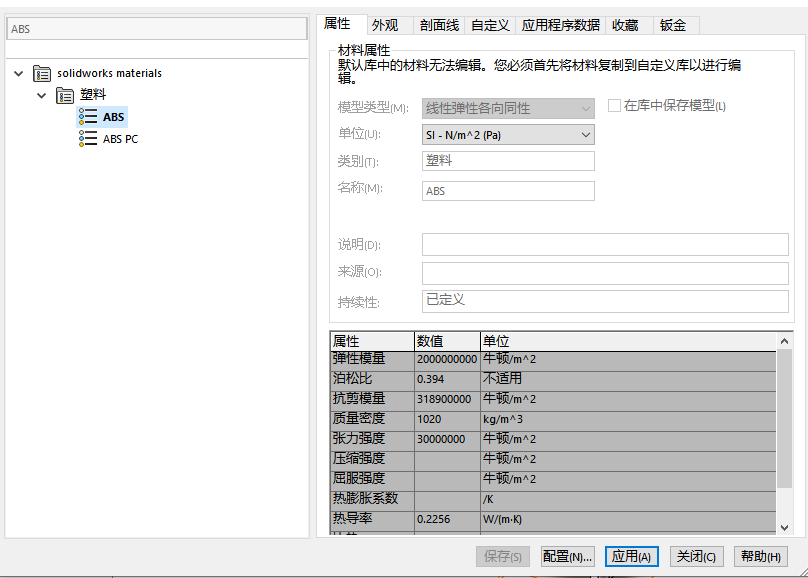

此处，我们选择ABS。
- 单击应用以分配材料

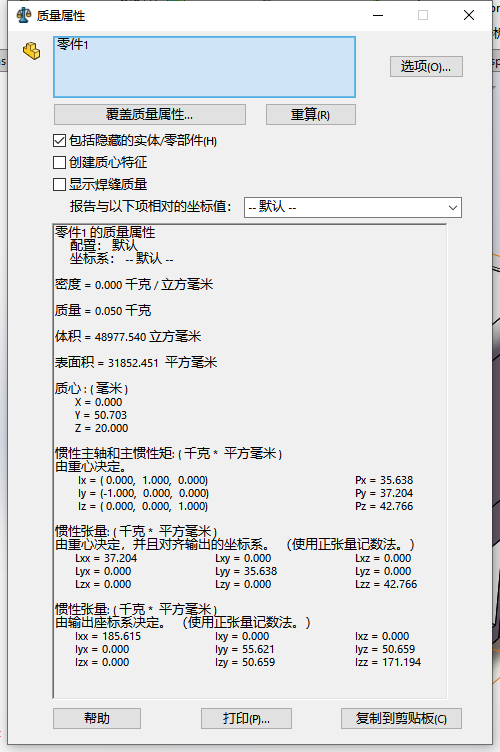

检查质量属性
- 单击"评估" > “质量属性”
- 查看信息包括：
- 体积
- 质量
- 表面积
- 重心
- 惯性矩
- 将这些数据用于工程计算

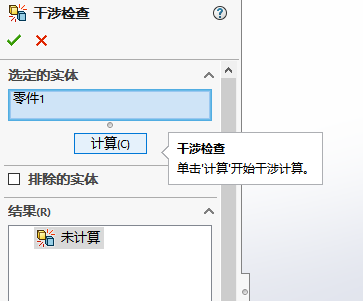

干涉检查
在装配体中，检查组件干涉：
- 打开装配体
- 单击"评估" > “干涉检查”
- 设置选项：
- 将重合面视为干涉
- 包括多实体零件
- 运行检测以查找重叠组件
- 通过调整组件位置或尺寸解决干涉
